6222Z-R RTL8722CSM

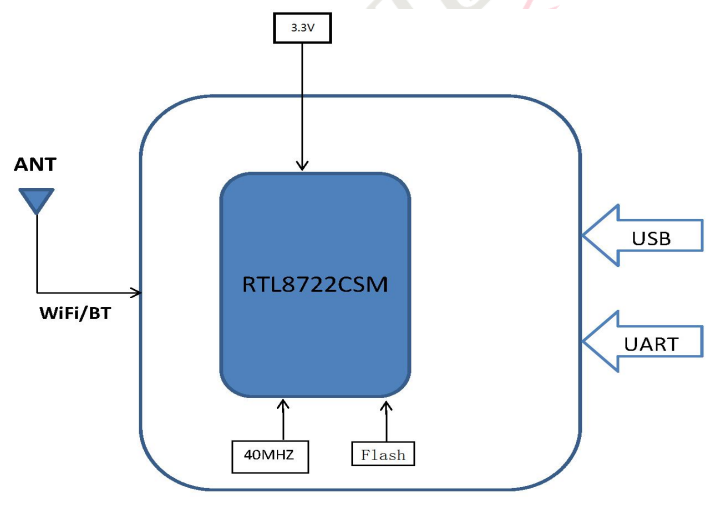

RTL8722CSM は、高度に統合されたシングルチップの低電力シングル バンド (2.4 GHz) 無線 LAN (WLAN) および Bluetooth Low Energy (BLE 5.0) 通信コントローラーです。これは、Real-M300 (以降 KM4) と呼ばれる高性能 MCU (Armv8-M、Cortex-M33 命令セット互換) と、Real-M200 (以降 KM0) と呼ばれる低電力 MCU (Armv8-M、Cortex-M23 命令セット互換)、WLAN (802.11 b/g/n) MAC、1T1R 対応 WLAN ベースバンド、RF、Bluetooth で構成されます。周辺機器。
高速接続インターフェイス、SDIO、USB が提供されます。オーディオ コーデック、キースキャン、タッチ キーも統合されています。柔軟な設計により、GPIO をさまざまな機能に設定できます。
6222Z-R は、完全な Wi-Fi プロトコル機能を実現する内部メモリを統合しています。
一般
最大 MCS7,802.11 b/g/n 1x1、2.4GHz の 20MHz/40MHz をサポート
ホストインターフェース
SDIO 2.0/SD/USB/SPI/UART/I2C/USI/IR/SGPIOをサポート
Bluetoothの機能
Bluetooth 5.0をサポート
高出力モード (8dbm、Wi-Fi と同じ PA を共有)
同じアンテナを共有する Wi-Fi と BT 間の内部共存メカニズム
型番 | 6222Z-R | メインチップセット | RTL8722CSM |
インターフェース | UART、USB、SD、SDIO、SPI、I2C…。 | Wi-Fi規格 | IEEE 802.11b/g/n+BLE5.0 |
データレート | 72.2Mbps | 認証 | RoHS |
RFアンテナ | オンボードアンテナ | 対応OS | アンドロイド/Linux/Win CE/iOS/XP/WIN7/WIN10 |
動作周波数 | 2.400～2.4835GHz | 動作電圧 | 3.3V |
次元 | L20×W28×H3.35mm | RFチェーン | 1T1R |
動作温度 | -20℃～85℃ | 保管温度 | -40℃～125℃ |
注文情報
部品番号 | 説明 |
FG6222ZRXX-00 | RTL8722CSM、802.11b/g/n、Wi-Fi+BLE5.0、1T1R、20X28mm、Uart+USB、シールド付き |
