製品名

RTL8720CM-VA2   IoTモジュール6220N-IN

RTL8720CM-VA2

802.11b/g/n

UART、GPIO、SDIO、SPI、PWM、I2C

1T1R

BLE4.2

22.0×30.0mm

詳細情報

はじめに

6220N-IN コンボ モジュールは、低電力 802.11b/g/n 無線 LAN (WLAN) ネットワーク コントローラーを備えた高度に統合された IoT モジュールです。 KM4 MCU、WLAN MAC、1T1R 対応 WLAN ベースバンド、RF、Bluetooth を組み合わせています。また、さまざまなアプリケーションや制御用途に合わせてデジタル周辺機器として構成された構成可能な GPIO も多数提供します。

6220N-IN は、完全な Wi-Fi プロトコル機能を実現する内部メモリを統合しています。内蔵メモリ構成により、アプリケーション開発も簡単になります。

 特長

一般的な機能

802.11b/g/n対応無線LAN。

20MHz 帯域幅を使用した 65Mbps の送受信 PHY レート。

802.11e QoS 拡張 (WMM)。

802.11i (WPA、WPA2)。オープン、共有キー、およびペアワイズキー認証サービス。

Wi-Fiダイレクトのサポート。

内部 4MB pSRAM。

インターフェース

UART

SPI

I2C

GPIO

PWM

SDIO2.0デバイス

Bluetoothの機能

Bluetooth 4.2 低エネルギー (BLE)

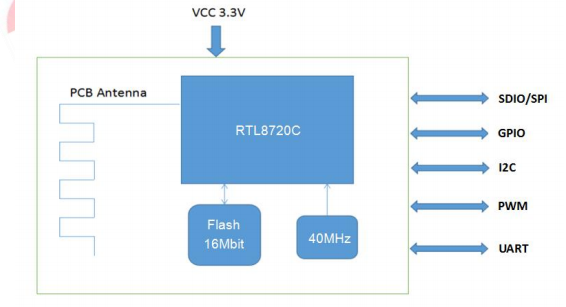

 ブロック図

 パラメータ

 注文情報
