商品名
RTL8710BX IOTモジュール6110H-IX
RTL8710BX
2.4g Wi-Fi
UART、GPIO、PWM、I2C
1T1R.
18.0 x 20.0 mm
詳細情報
特徴
全般的
18.0mm * 20.0mm * 3.21mm
802.11b / g / n互換WLAN用モジュール内のCMOS MAC、ベースバンドPHY、およびRF
2.4Gバンド用の802.11nソリューションを完了する
40MHz帯域幅を使用した150MbpsのPHYレートと150Mbpsの送信PHYレート
標準サポート
802.11b / g / n互換WLAN.
802.11e QoSの強化（WMM）
802.11i（WPA、WP2）。オープン、共有キー、およびペアワイズキー認証サービス
WiFiダイレクトサポート
軽量TCP / IPプロトコル
Wlan Phyの特徴
802.11n OFDM
1つの送信と1つの受信パス（1T1R）
20MHzおよび40MHzの帯域幅の伝送
ショートガードインターバル（400ns）
802.11gと802.11nの最大データレート54Mbps 54Mbps
ホストインタフェース
1高速UART.
1 i2c
6 PWM
1 Spi.
GPIO.

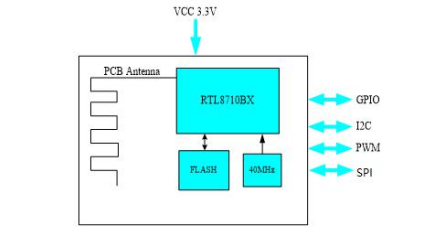

ブロック図
パラメーター
モデル番号 | 6110H-IX | メインチップセット | RTL8710BX |
インターフェース | UART、GPIO、I2C、PWM | Bルトゥース規格 | / |
データレート | 150mbps | 認証 | Rohs、Reach. |
RFアンテナ | オンボードアンテナ | OSがサポートされています | Android / Linux |
動作周波数 | 2.400~2.4835GHz | 動作電圧 | 3.3V |
寸法 | L18.0 * W20.0 * T3.21mm | RFチェーン | 1T1R. |
動作温度 | -20℃から+ 85℃ | 保管温度 | -40℃から125℃ |
