商品名
HI3861V100 IOTモジュール3161H-I
HI3861V100
2.4g Wi-Fi
UART / GPIO / I2C / PWM / SPI / SDIO / I2S
1T1R.
18.0x20.0mm
詳細情報
特徴特徴
Wi-Fi¥
802.11b / g / n互換のWLAN。
72.2Mbps 20MHz帯域幅を使用してPHYレートを送受信します。
802.11n仕様と互換性があります。
MACをサポートIEEE802.11 D / E / H / I / K / v / w。
STAとAPをサポートし、SAPとして使用されたときに6クライアントをサポートします。
Wi-Fi規格がサポートされています
802.11b / g / n互換のWLAN。
802.11e QoSの強化（WMM）。
WFA WPA / WPA2、WPS2.0をサポートします。
Wlan Phyの特徴
802.11n OFDM。
1つの送信および1つの受信パス（1T1R）。
標準の20MHz帯域幅および5M / 10Mの狭帯域をサポートします。
DBPSKとDQPSK、長さと短いプリアンブルを持つCCK変調のDSSS。
MCUの特徴
32ビットMCU、最大160MHz。
SRAM 352KB。
ROM 288KB。
フラッシュ2MB。
ビルドイン32.768kHz RTC（3161H-ILのみ）。
ホストインタフェース
SDIO 2.0 1倍
SPI 1倍
I2C 1倍
UART 3倍
I2S 1倍
PWM 6倍
ADC 7X
GPIO 13倍
アプリケーション
OTT / IPTV / DVB /セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC / NVR、産業用制御装置、自動車レコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR / AR、ワイヤレスストレージ、プリンタ、POSマシン、電子スケール、車両前部/後端、ドローン、ロボット、HDMIトランスミッタ、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリートライト、インテリジェント家電製品/家電機器、スマートシティ、その他の消費者電子製品

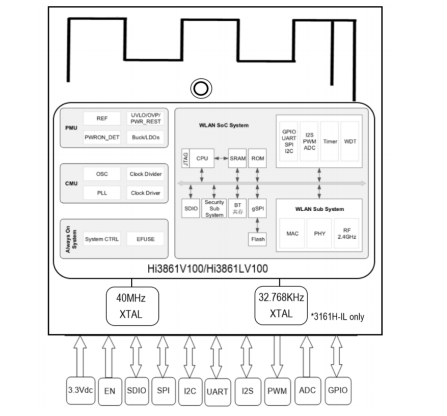

ブロック図
パラメーター
モデル番号 | 3161H-I | メインチップセット | HI3861V100 |
インターフェース | UART / GPIO / I2C / PWM / SPI / SDIO / I2S | WiFi規格 | IEEE802.11 B / G / N. |
データレート | 150mbps | 認証 | Rohs、Reach. |
RFアンテナ | 外部の アンテナ | OSがサポートされています | Windows / Linux / Android. |
動作周波数 | 2.4G：2.400~2.4835GHz | 動作電圧 | 3.3V |
寸法 | L18.0 * W20.0 * T2.45mm | RFチェーン | 1T1R. |
動作温度 | -40℃から85℃ | 保管温度 | -40°C~125°C |
注文情報
部品番号 | 説明 |
FG3161HIXX-00. | HI3861V100,802.11b / g / n、1t1r、 UART / GPIO / I2C / PWM / SPI / SDIO / I2S、PCB ANT、18×20mm、PCB v2.0 |
FG3161HIXX-01. | HI3861V100,802.11b / g / n、1T1R、 UART / GPIO / I2C / PWM / SPI / SDIO / I2S、IPEX RFコネクタ、18 * 20mm、PCB v2.0 |
FG3161HIXX-02 | HI3861V100,802.11b / g / n、1T1R、 UART / GPIO / I2C / PWM / SPI / SDIO / I2S、PCB ANT、18×20mm、PCB v3.0（New HDK）使用することをお勧めします。 |
