b/g/n
BLE4.2
リアルテック
SPI/Uart/GPIO/I2C/PWM
6220H-IF RTL8720CF

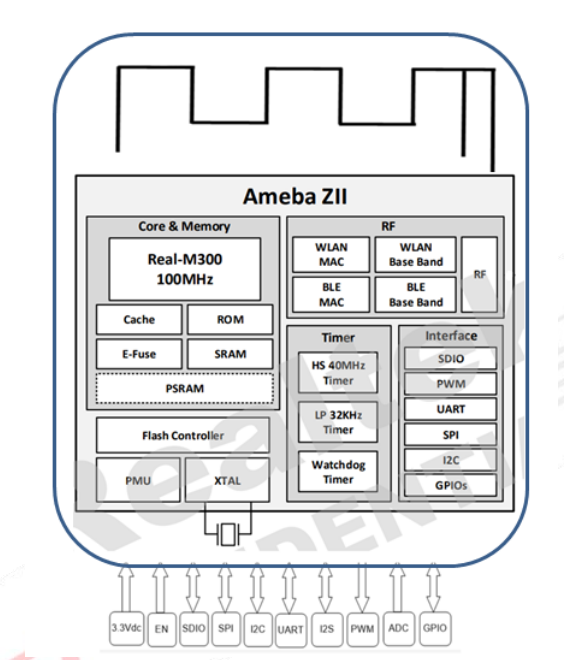

6220H-IF は、シングルチップ 802.11 /b/g/n 1T1R WLAN を備えた高度に統合されたモジュールです および Bluetooth Realtek 8720CF は、ベースの Real-M300 (KM4) CPU を組み合わせています。 ARMv8-M アーキテクチャ、WLAN MAC、1T1R 対応 WLAN ベースバンド、 RF 回路、および Bluetooth Low Energy (BLE)。構成可能な GPIO も提供します さまざまなアプリケーションや制御用途向けのデジタル周辺機器として構成されています。
このモジュールには、完全な Wi-Fi プロトコル機能用の内部メモリが統合されています。の 組み込みメモリ構成により、簡単なアプリケーション開発も可能になります。
802.11 b/g/n 互換 1x1、2.4GHz
短距離アプリケーション向けに低電力 Tx/Rx をサポート
384KB ROMをサポート
256KB RAMをサポート
2MBフラッシュをサポート
Bluetooth 低エネルギー (BLE) 4.2
OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。
型番 | 6220H-IF | メインチップセット | RTL8720CF |
インターフェース | Wi-Fi:UART BT:Uart | Wi-Fi規格 | IEEE802.11b/g/n+BLE4.2 |
データレート | / | 認証 | RoHS、リーチ |
RFアンテナ |
機内で | 対応OS | アンドロイド/Linux/Win CE/iOS/XP/WIN7/WIN10 |
動作周波数 | 2.400 GHz ～ 2.4835 GHz(2.4G ISMバンド) | 動作電圧 | 3.3V |
ディメンション |
長さ18mm*幅20mm | RFチェーン | 2T2R |
動作温度 | -20℃～85℃ | 保管温度 | -40℃～85℃ |
部品番号 | 説明 |
FG6220HIFX-00 | RTL8720CF、802.11b/g/n/WiFi+BLE、1T1R、 UART、アンテナオンボード、18mm*20mm |
