製品名

RTL8821CS Wi-Fi モジュール 6221B-SRC

RTL8821CS

5G Wi-Fi

SDIO3.0/Uart

1T1R

BT4.2/BLE4.2

13.0×15.0mm

詳細情報

はじめに

6221B-SRC は、Bluetooth スマートレディコントローラー、SDIO1.1/2.0/3.0 インターフェイス、HS-UART 混合インターフェイスを備えた Mu-MIMO STA モードを備えた 1 ストリーム 8021.ac ソリューションをサポートします。 WLAN MAC、1T1R WLAN ベースバンド、RF を単一チップに組み合わせています。

モジュールはIEEE 802.11 a/b/g/n/ac規格に準拠しており、速度は最大433Mbpsを達成できます。

モジュールは Bluetooth コア仕様 V4.2 に準拠しています。デュアルモード（BR/EDR+低エネルギーコントローラー）をサポートします。

低エネルギーの場合、複数の状態をサポートし、マスター モードでのアクティブ リンクを許可しますが、スキャッタネット トポロジはサポートしません。

 特長

【FG6221BSRC-00】

IEEE 802.11 a/b/g/n/ac に対応する CMOS MAC、ベースバンド PHY、および RF を単一チップに搭載。

MU-MIMO STA モードに準拠した 802.11ac 1x1、wave-2 をサポートします。

最大レート 100MHz の WLAN 用 SDIO 1.1/2.0/3.0。

802.11ac は、80MHz 帯域幅で最大 433Mbps の最大レートをサポートします。

BT 用に設定可能なボーレートを備えた HS-UART。

Bluetooth V4.2 機能をサポートします。

オーディオデータ用のPCMインターフェース。

BT 4.0 デュアル モードのサポート: LE と BR/EDR の同時。

ピン12経由のWLAN。

【FG6221BSRC-01/L1】

一般的な機能

IEEE 802.11 a/b/g/n/ac に対応する CMOS MAC、ベースバンド PHY、および RF を単一チップに搭載。

MU-MIMO STA モードに準拠した 802.11ac 1x1、wave-2 をサポートします。

WLAN 用 SDIO 1.1/2.0/3.0、最大 100MHz のクロック。

802.11ac は、80MHz 帯域幅で最大 433Mbps の最大レートをサポートします。

ピン9経由のWLAN

Bluetoothの機能

BT 用に設定可能なボーレートを備えた HS-UART。

Bluetooth V4.2 機能をサポートします。

オーディオデータ用のPCMインターフェース。

BT 4.0 デュアル モードのサポート: LE と BR/EDR の同時。

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

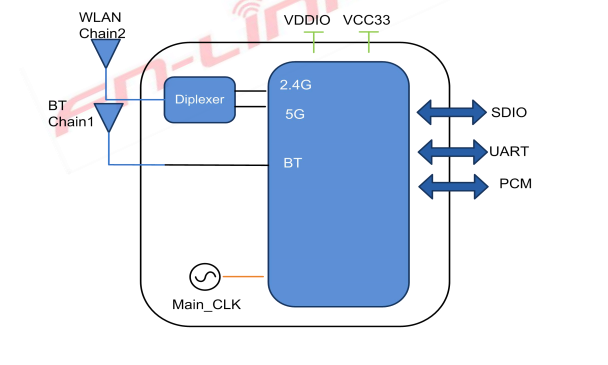

 ブロック図

 パラメータ

 注文情報
