製品名

NXP88W8987 Wi-Fi モジュール L287B-SR

NXP88W8987

5G Wi-Fi

SDIO3.0/Uart

1T1R

BT5.2/BLE5.2

13.0×15.0mm

詳細情報

はじめに

L287B-SR は、デュアルバンド Wi-Fi および Bluetooth 機能を備えています。これは、高度に統合された IEEE 802.11a/b/g/n/ac MAC/ベースバンド/RF WLAN および Bluetooth ベースバンド/RF シングル チップである NXP 88W8987 チップセットをベースとしています。このモジュールは、Wi-Fi 用の SDIO3.0 インターフェイスと Bluetooth 用の HS-UART/PCM を提供します。

L287B-SR は、シングル ストリーム 802.11ac WLAN 接続で最大 433.3Mbps の速度を達成できます。これは、Wi-Fi と BT テクノロジーの組み合わせに最適なソリューションです。

 特長

一般的な機能

内部はNXP 88W8987。

マスターおよびスレーブとなるリンク層トポロジをサポートします (最大 16 リンクを接続)。

Wi-Fi/Bluetooth 共存プロトコルのサポート。

無線LANの機能

WLAN用のSDIO3.0インターフェース。

IEEE 802.11 a/b/g/n/ac に対応する CMOS MAC、ベースバンド PHY、および RF を単一チップに搭載。

最大 MCS9 のデータ レートで 802.11ac、1x1 をサポートします。

80MHz帯域幅で最大レート433Mbps。

Bluetoothの機能

Bluetooth V5.2 機能をサポートします。

BT 用の HS-UART および PCM インターフェイス。

Bluetooth LE は、ブロードキャスター、オブザーバー、セントラル、およびペリフェラルの役割をサポートします。

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

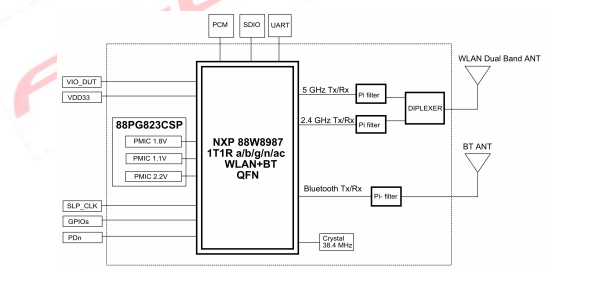

 ブロック図

 パラメータ

 注文情報
