製品名

RTL8822CE-CG Wi-Fi モジュール 6222M-PUC

RTL8822CE-CG

5G Wi-Fi

PCIe/USB

2T2R

BT5.0/BLE5.0

22.0×30.0mm

詳細情報

はじめに

Fn-Link Technology は、すべての Wi-Fi 機能を備えた低コストかつ低消費電力のモジュールを発表したいと考えています。これは、高度に統合された IEEE 802.11 a/b/g/n/ac MAC/ベースバンド/RF WLAN シングル チップです。無線LAN(WLAN)操作用。統合モジュールは、Wi-Fi 用の PCIe インターフェイスを提供します。

このモジュールは、下位互換性とネットワーク互換性を確保するために、シンプルなレガシー メカニズムと 20MHz/40MHz/80MHz の共存メカニズムを提供します。  無線モジュールはIEEE 802.11 a/b/g/n/ac 2x2 MIMO規格に準拠しており、最大866.7Mbpsの無線LAN接続が可能です。

統合モジュールは、Wi-Fi 用の PCIe インターフェイス、Bluetooth 用の USB インターフェイスを提供します。

このコンパクトなモジュールは、Wi-Fi と Bluetooth v5.0 テクノロジーを組み合わせたトータル ソリューションです。

このモジュールは、すべてのポータブル デバイス向けに特別に開発されました。

 特長

一般

IEEE 802.11a/b/g/n/ac対応無線LAN。

2.4GHzでは20/40MHzをサポートし、5GHzでは20/40/80MHzをサポートします。

802.11ac 2x2、MU-MIMO準拠のWave-2をサポートします。

2.4GHz および 5GHz 帯域向けの完全な 802.11n MIMO ソリューション。

BT/Wi-Fi 共存制御が強化され、さまざまなプロファイルでの伝送品質が向上しました。

電源管理用に 32K 発振器を統合。

ホストインターフェース

WLAN および USB (2.0 FS モード) 用の低電力 PCIe (基本仕様リビジョン 1.1) インターフェイスをサポートします。

Bluetoothの機能

Bluetooth 5.0システムをサポートします。

Bluetooth v2.1+EDRに対応。

デュアルモードのサポート: LE と BR/EDR の同時。

外部 PA を必要とせずに、クラス 1、クラス 2、およびクラス 3 の電力レベル送信の Bluetooth をサポートします。

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

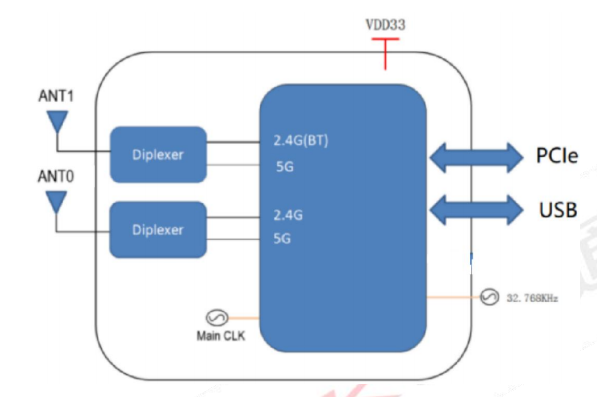

 ブロック図

パラメータ

 注文情報
