製品名

RTL8821CE Wi-Fi モジュール 6221C-PUC

RTL8821CE

5G Wi-Fi

PCIe/USB

1T1R

BT5.0/BLE5.0

12.0×16.0mm

詳細情報

はじめに

Fn-Link Technology は、すべての Wi-Fi 機能を備えた低コストかつ低消費電力のモジュールを発表したいと考えています。これは、高度に統合された IEEE 802.11 a/b/g/n/ac MAC/ベースバンド/RF WLAN シングル チップです。無線LAN(WLAN)操作用。統合モジュールは、Wi-Fi 用の PCI-e インターフェイスを提供します。このモジュールは、下位互換性とネットワーク互換性を確保するために、シンプルなレガシー メカニズムと 20MHz/40MHz/80MHz の共存メカニズムを提供します。

無線モジュールはIEEE 802.11 a/b/g/n/ac 1x1 SISO規格に準拠しており、最大433Mbpsの無線LAN接続速度を実現します。統合モジュールは、Wi-Fi 用の PCI-e インターフェイス、Bluetooth 用の USB/PCM インターフェイスを提供します。

このコンパクトなモジュールは、Wi-Fi と Bluetooth V5.0 テクノロジーを組み合わせたトータル ソリューションです。このモジュールは、すべてのポータブル デバイス向けに特別に開発されました。

 特長

一般

5 GHZ 802.11ac または 2.4G/5G 802.11n WLAN アプリケーション向けの高度に統合されたワイヤレス ローカル エリア ネットワーク (WLAN) システム オン チップ (SOC)。

2.4GHzでは20/40MHzをサポートし、5GHzでは20/40/80MHzをサポートします。

外部 PA を必要とせずに、クラス 1 およびクラス 2 の電力レベル送信用の Bluetooth をサポートします。

 -VCチップセットサポートモダンスタンバイ機能。

ホストインターフェース

WLAN 用の低電力 PCI-e インターフェイスと Bluetooth 用の USB/PCM インターフェイスをサポートします。

Bluetoothの機能

Bluetooth V5.0をサポートします。

Bluetooth 4.2システムをサポートし、BT v2.1+EDRと互換性があります。

BT5.0 高デューティ サイクルの接続不可能なアドバタイジングをサポートします。

BT 4.0 デュアル モードをサポート: LE と BR/EDR を同時実行。

WLAN-Bluetooth 共存および ISM-LTE 共存をサポートします。

BTホストデジタルインターフェース:

-USB1.1

-音声データ用PCM

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

 ブロック図

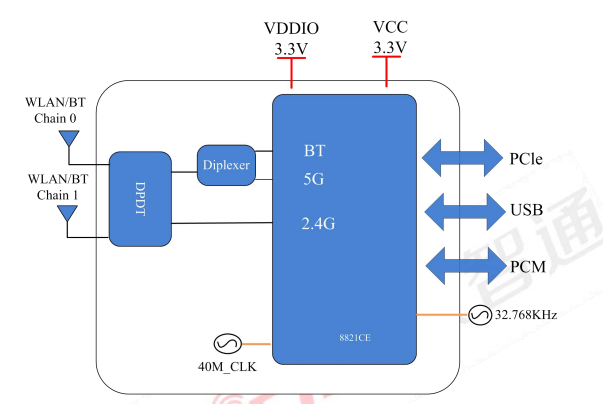

【FG6221CPUC-00 / FG6221CPUC-01】

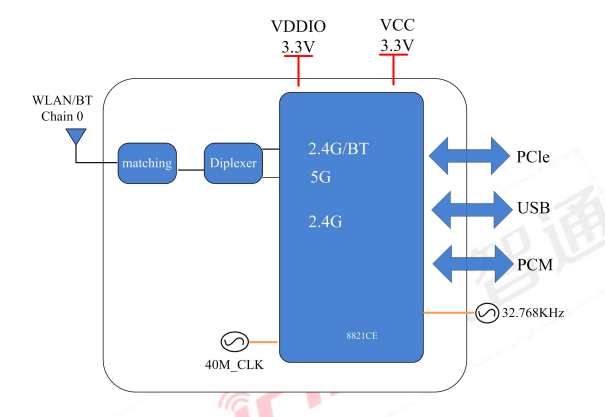

【FG6221CPUC-02】

パラメータ

 注文情報
