製品名

RTL8723DS Wi-Fi モジュール 6223A-SRD

RTL8723DS

2.4G Wi-Fi

SDIO2.0 / UART

1T1R

BT4.2

12.0×12.0mm

詳細情報

 はじめに

6223A-SRD は、LGA (Land-Grid Array) フットプリントを備えた小型で薄型の Wi-Fi + BT コンボ モジュールで、基板サイズは 12*12mm です。 SMTプロセスで簡単に製造でき、タブレットPC、ウルトラブック、モバイルデバイス、消費者製品に非常に適しています。ホストプロセッサと接続するためのWi-Fi用のSDIOインターフェースとBT用の高速UARTインターフェースを提供します。また、BT コントローラー経由で外部オーディオ コーデックに直接リンクするオーディオ データ送信用の PCM インターフェイスも備えています。 Wi-Fi スループットは、1x1 802.11n b/g/n SISO テクノロジーを使用することで理論上最大 150Mbps に達し、Bluetooth は BT2.1 および BT4.2 をサポートできます。

6223A-SRD は、高度な COMS プロセスに基づいた高度に統合された Wi-Fi/BT シングル チップを使用します。 SDIO/UART、MAC、BB、AFE、RFE、PA、EEPROM、LDO/SWR などの Wi-Fi/BT 機能ブロック全体をチップに統合しますが、PCB 上に残る受動部品は少なくなります。

このコンパクトなモジュールは、Wi-Fi + BT テクノロジーを組み合わせたトータル ソリューションです。このモジュールは、スマートフォンおよびポータブル デバイス向けに特別に開発されました。

 特長

一般

Bluetooth 2.1+EDRおよびV4.2システムと互換性があります。

Wi-FiにWPA/WPA2認証を適用できるエンタープライズレベルのセキュリティ。

PHYの機能

ISM周波数帯域(2.4GHz)で動作します。

IEEE 標準サポート: IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11d、IEEE 802.11e、IEEE 802.11h、IEEE 802.11i。

Wi-Fi 1 つのトランスミッターと 1 つのレシーバーにより、最大 150 Mbps のダウンストリーム PHY レートと 150 Mbps のアップストリーム PHY レートをサポートするデータ レートが可能になります。

ホストインターフェース

Wi-Fi の場合は SDIO、Bluetooth の場合は UART。

BT コントローラー経由でオーディオ データを送信するための PCM インターフェイス。

Bluetoothの機能

Bluetooth 4.0デュアルモードをサポートします。

Piconet および Scatternet をサポートするフルスピード Bluetooth 動作。

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

 ブロック図

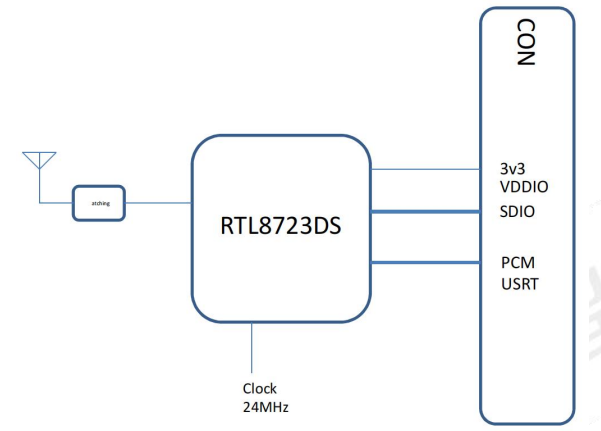

シングルアンテナタイプ

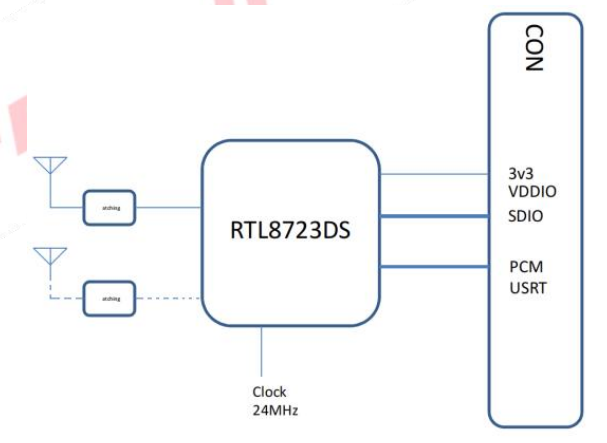

デュアルアンテナタイプ

 パラメータ

 注文情報
