製品名

RTL8723DS Wi-Fi モジュール 6223N-SRD

RTL8723DS

2.4G Wi-Fi

SDIO2.0 / UART

1T1R

BT4.2

21.0×23.0mm

詳細情報

 はじめに

6223N-SRD は、高度に統合された優れたパフォーマンスの無線 LAN (WLAN) および BT です。ホストプロセッサと接続するためのWi-Fi用のSDIOインターフェースとBT用の高速UARTインターフェースを提供します。最大150Mbpsの高速無線接続、BluetoothはBT2.1+EDR/BT3.0およびBT4.2に対応。 SMTプロセスで簡単に製造できます。

この WLAN モジュール設計は Realtek RTL8723DS に基づいており、MAC、1T1R 対応ベースバンド、および RF を単一チップに組み合わせています。低消費電力で優れたパフォーマンスを提供し、堅牢なシステムとコスト効率の利点を強化するように設計されています。

6223N-SRD は、SDIO/UART、MAC、BB、AFE、RFE、PA、EEPROM、LDO/SWR などの Wi-Fi/BT 機能ブロック全体をチップに統合しますが、PCB 上に残る受動部品は少なくなります。

このコンパクトなモジュールは、Wi-Fi + BT テクノロジーを組み合わせたトータル ソリューションです。このモジュールは、スマートフォンおよびポータブル デバイス向けに特別に開発されました。

 特長

PHYの機能

ISM周波数帯域(2.4GHz)で動作します。

802.11b/g/n 互換 WLAN 用の CMOS MAC、ベースバンド PHY、および RF を単一チップに搭載。

Wi-Fi 1 つのトランスミッターと 1 つのレシーバーにより、最大 150 Mbps のダウンストリーム PHY レートと 150 Mbps のアップストリーム PHY レートをサポートするデータ レートが可能になります。

ホストインターフェース

Wi-Fi の場合は SDIO、Bluetooth の場合は UART。

Bluetoothの機能

2Mbps と 3Mbps の両方の変調モードを含む Bluetooth 2.1+EDR 仕様に完全に準拠しています。

Bluetooth 3.0に完全に準拠しています。

Bluetooth 4.2 デュアル モードに完全に適合します。

Piconet および Scatternet をサポートするフルスピード Bluetooth 動作。

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

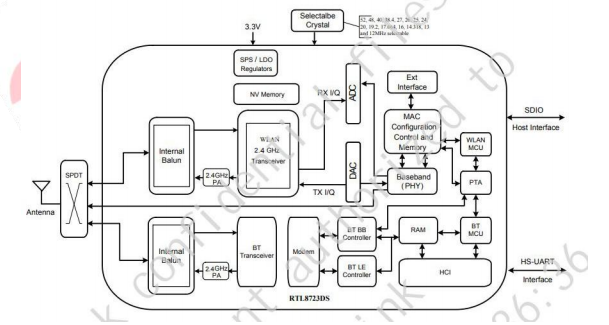

 ブロック図
