製品名

RTL8188FTV Wi-Fi モジュール 6188E-UF

RTL8188FTV

2.4G Wi-Fi

USB2.0インターフェース

1T1R

12.2×13.0mm

詳細情報

はじめに

Fn-Link Technology は、すべての Wi-Fi 機能を備えた低コストかつ低消費電力のモジュールを発表したいと考えています。これは、高度に統合された IEEE 802.11 a/b/g/n MAC/ベースバンド/RF WLAN シングル チップです。無線LAN(WLAN)操作用。統合モジュールは、Wi-Fi 用の USB インターフェイスを提供します。

このモジュールは、下位互換性とネットワーク互換性を確保するために、シンプルなレガシーと 20MHz の共存メカニズムを提供します。 6188E-UF は、高度な COMS プロセスに基づいた高度に統合された Wi-Fi シングル チップを使用します。

6188E-UF は、PCB 上に残る受動部品の数を除き、USB/PCM、MAC、BB、AFE、RFE、PA、EEPROM、LDO/SWR などの Wi-Fi 機能ブロック全体をチップに統合します。

このコンパクトなモジュールは、Wi-Fi テクノロジーのトータル ソリューションです。このモジュールは、スマートフォンおよびポータブル デバイス向けに特別に開発されました。

 特長

FG6188EUFX-01:

一般

Wi-FiにWPA/WPA2認証を適用できるエンタープライズレベルのセキュリティ。

PHYの機能

ISM周波数帯域(2.4GHz)で動作します。

IEEE 標準サポート: IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11d、IEEE 802.11e、IEEE 802.11h、IEEE 802.11i。

Wi-Fi 1 つのトランスミッターと 1 つのレシーバーにより、最大 72.2 Mbps のダウンストリーム PHY レートと 72.2 Mbps のアップストリーム PHY レートをサポートするデータ レートが可能になります。

ホストインターフェース

Wi-Fi用USB。

FG6188EUFX-05:

一般的な機能

ISM周波数帯域(2.4GHz)で動作します。

IEEE 標準サポート: IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11d、IEEE 802.11e、IEEE 802.11h、IEEE 802.11i。

Wi-FiにWPA/WPA2認証を適用できるエンタープライズレベルのセキュリティ。

Wi-Fi 1 つのトランスミッターと 1 つのレシーバーにより、最大 150 Mbps のダウンストリーム アップストリームをサポートするデータ レートが可能になります  PHY レート  802.11i (WPA、WPA2、WPA3)。オープン、共有キー、およびペアワイズキー認証サービス。

無線LANインターフェース

Wi-Fi用USB。

FG6188EUFX-04 / 06 / 07:

一般的な機能

ISM周波数帯域(2.4GHz)で動作します。

IEEE 標準サポート: IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11d、IEEE 802.11e、IEEE 802.11h、IEEE 802.11i。

Wi-FiにWPA/WPA2認証を適用できるエンタープライズレベルのセキュリティ。

Wi-Fi 1 つのトランスミッターと 1 つのレシーバーにより、最大 150 Mbps のダウンストリーム アップストリーム PHY レートをサポートするデータ レートが可能になります。

Wi-Fi 1 つのトランスミッターと 1 つのレシーバーにより、最大 72.2 Mbps のダウンストリーム アップストリーム PHY レートをサポートするデータ レートが可能になります (FG6188EUFX-07 の場合のみ)。

802.11i (WPA、WPA2、WPA3)。オープン、共有キー、およびペアワイズキー認証サービス。

無線LANインターフェース

Wi-Fi用USB。

FG6188EUFX-00/02/03：

一般的な機能

ISM周波数帯域(2.4GHz)で動作します。

IEEE 標準サポート: IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11d、IEEE 802.11e、IEEE 802.11h、IEEE 802.11i。

Wi-FiにWPA/WPA2認証を適用できるエンタープライズレベルのセキュリティ。

Wi-Fi 1 つのトランスミッターと 1 つのレシーバーにより、最大 72.2 Mbps のダウンストリーム PHY レートと 72.2 Mbps のアップストリーム PHY レートをサポートするデータ レートが可能になります。

802.11i (WPA、WPA2、WPA3)。オープン、共有キー、およびペアワイズキー認証サービス。

無線LANインターフェース

Wi-Fi用USB。

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

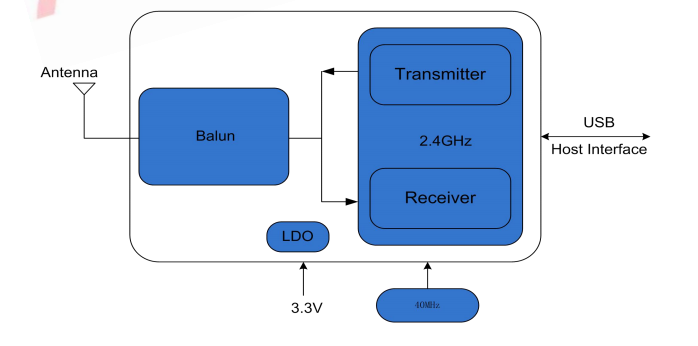

 ブロック図

 パラメータ

 注文情報
