製品名

RTL8723DU Wi-Fi モジュール 6223E-UUD

RTL8723DU

2.4G Wi-Fi

USB2.0インターフェース

1T1R

BLE4.2

12.2×13.0mm

詳細情報

はじめに

6223E-UUDは、小型で薄型のWi-Fi + BTコンボモジュールで、基板サイズは12.2mm*13mmです。 SMTプロセスで簡単に製造でき、タブレットPC、ウルトラブック、モバイルデバイス、消費者製品に非常に適しています。 Wi-Fi および Bluetooth 用の USB インターフェイスを提供します。このモジュールは、下位互換性とネットワーク互換性を確保するためのシンプルなレガシー メカニズムと 20MHz/40MHz の共存メカニズムを提供し、Bluetooth は BT2.1+EDR/BT3.0 および BT4.2 をサポートできます。

6223E-UUD は、高度な COMS プロセスに基づいた高度に統合された Wi-Fi/BT シングル チップを使用します。

6223E-UUD は、PCB 上に残る受動部品の数を除き、USB、MAC、BB、AFE、RFE、PA、EEPROM、LDO/SWR などの Wi-Fi/BT 機能ブロック全体をチップに統合します。

このコンパクトなモジュールは、Wi-Fi + BT テクノロジーを組み合わせたトータル ソリューションです。

このモジュールは、スマートフォンおよびポータブル デバイス向けに特別に開発されました。

 特長

一般的な機能

ISM周波数帯域(2.4GHz)で動作します。

IEEE 標準サポート: IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11d、IEEE 802.11e、IEEE 802.11h、IEEE 802.11i。

Wi-FiにWPA/WPA2認証を適用できるエンタープライズレベルのセキュリティ。

Wi-Fi 1 つのトランスミッターと 1 つのレシーバーにより、最大 150 Mbps のダウンストリーム PHY レートと 150 Mbps のアップストリーム PHY レートをサポートするデータ レートが可能になります。

無線LANインターフェース

Wi-Fi と Bluetooth 用の USB。

Bluetoothの機能

2Mbps と 3Mbps の両方の変調モードを含む Bluetooth 2.1+EDR 仕様に完全に準拠しています。

Bluetooth 3.0に完全に準拠しています。

Bluetooth 4.2 デュアル モードに完全に適合します。

Piconet および Scatternet をサポートするフルスピード Bluetooth 動作。

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

ブロック図

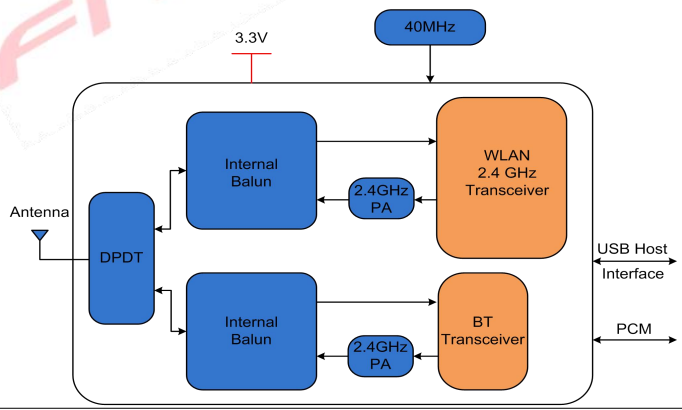

単一アンテナ:

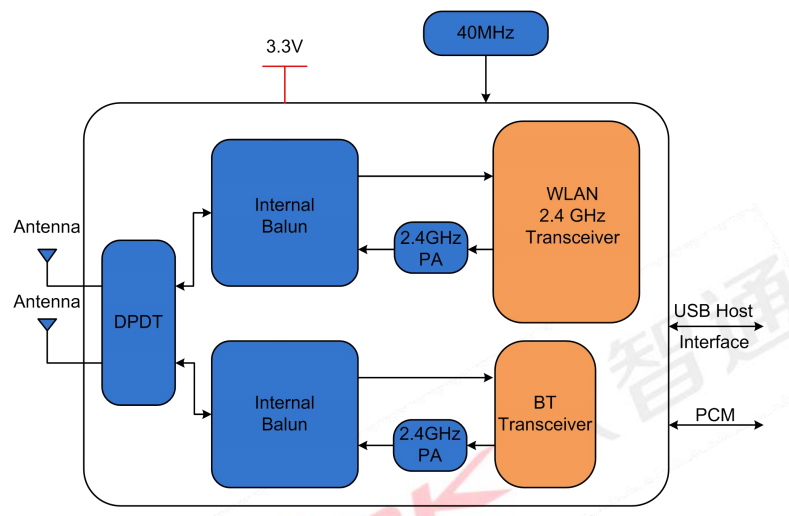

デュアルアンテナ:

 パラメータ

 注文情報
