RTL8189FTV-VC-CG Wi-Fi モジュール 6189N-SFC
RTL8189FTV-VC-CG
2.4G Wi-Fi
SDIO2.0インターフェース
1T1R
21.0×23.0mm
6189N-SFC は、高度に統合され、優れたパフォーマンスの無線 LAN (WLAN) SDIO ネットワーク インターフェイス デバイスです。最大150Mbpsの高速ワイヤレス接続。 SMTプロセスで簡単に製造できます。この WLAN モジュールの設計は、Realtek RTL8189FTV-VC-CG に基づいています。これは、802.11n 仕様に準拠した高度に統合されたシングルチップ無線 LAN (WLAN) SDIO ネットワーク インターフェイス コントローラーです。 MAC、1T1R 対応ベースバンド、 と RF をシングルチップに搭載。低消費電力で優れたパフォーマンスを提供するように設計されています 消費と堅牢なシステムの利点を強化し、コスト効率を高めます。
このコンパクトなモジュールは、Wi-Fi テクノロジーのトータル ソリューションです。このモジュールは、スマートフォンおよびポータブル デバイス向けに特別に開発されました。
ISM周波数帯域(2.4GHz)で動作します。

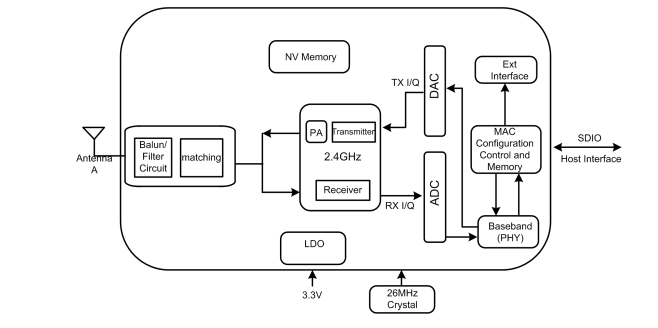

802.11b/g/n 互換 WLAN 用の CMOS MAC、ベースバンド PHY、および RF を単一チップに搭載。
Wi-Fi 1 つのトランスミッターと 1 つのレシーバーにより、最大 150 Mbps のダウンストリーム PHY レートと 150 Mbps のアップストリーム PHY レートをサポートするデータ レートが可能になります。
OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装(水道、電気、ガス)、スマートシティおよびその他の家庭用電化製品。
型番 | 6189N-SFC | メインチップセット | RTL8189FTV-VC-CG |
インターフェース | SDIO2.0 | Wi-Fi規格 | IEEE802.11 b/g/n |
データレート | 150Mbps | 認証 | RoHS、リーチ |
RFアンテナ | 外部 アンテナ | 対応OS | Windows/Linux/Android |
動作周波数 | 2.4G:2.400~2.4835GHz | 動作電圧 | 3.3V |
ディメンション | L23.0×W21.0×T4.8mm | RFチェーン | 1T1R |
動作温度 | 0℃~70℃ | 保管温度 | -55℃~125℃ |
部品番号 | 説明 |
FG6189NSFC-03 | RTL8189FTV-VC-CG b/g/n、Wi-Fi、1T1R、SDIO、PCB V3.0 オンボード ANT、 |
