3121N-ISFPLC-IoTモジュール

商品名

HI3921SV100 PLC-IOTモジュール 3121N-ISF

HI3921SV100

0.5~5.7MHz

UART / GPIO / PWM / I2C / ADC / SPI

MCU：Cortex M3、200MHz

22.3 x 13.0mm

詳細情報

 特徴

CPUとストレージのパフォーマンス

高性能Cortex-M3プロセッサ、動作周波数200MHz。

埋め込みSRAM 256KB。

物理層の特徴

IEEE 1901.1規格のサブセットを実現します。このサブセットも使用するチップの場合、それらは相互接続と相互運用性を達成することができます。

0.5~3.7MHz、2.5~5.7MHzの2つの周波数帯域をサポートしています。周波数帯域はソフトウェアで設定できます。

OFDM技術を採用する。 BPSK、QPSK変調モードをサポートします。

FECおよびCRC機能、強力な雑音除去および誤り訂正機能をサポートします。

Macの特徴

TDMAとCSMA / CAをサポートし、競合回避メカニズムを提供します。

伝送効率を向上させるためにデータのセグメンテーションと再編成をサポートします。

データ再送メカニズムをサポートします。

さまざまなビジネスサービスの品質要件を満たすために4レベルのQoSをサポートします。

ネットワーキングの機能

自動および高速ネットワーキング、典型的な200スケールの2レベルのネットワークシナリオ、10Sでの高速ネットワーキングを完了し、高速通信をサポートします。

動的ルーティング、マルチパスアドレス指定をサポートします。

周辺機器のインタフェース

I2Cインタフェース、UARTインターフェイス、GPIOインターフェイス、PWM出力、SPI、ADC入力。

通信インジケータ

物理層のピークレートは0.507MBit / sであり、塗布層の割合は80kbpsである。

受信感度は0.2MVppより優れています。

消費電力など

静的消費電力≦0.15W（ネットワークはパケットを送信しません）。

動的動作電力≦0.7W。

動作温度範囲：-40℃〜+ 85℃。

貯蔵温度範囲：-40℃~125℃。

パッケージサイズ：LXWXH：22.3 * 13.0 * 2.40mm

 アプリケーション

磁気/トラックライト/センサー

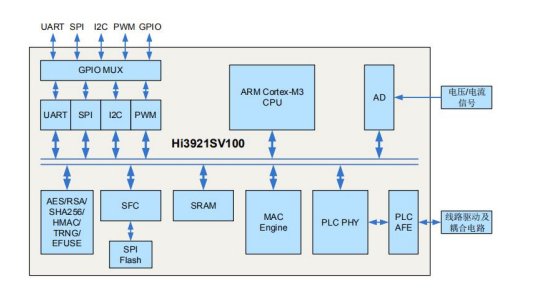

 ブロック図
