3121N-HPLC-IoTモジュール

商品名

HI3921SRNIV100 PLC-IOTモジュール 3121n-H

HI3921SRNIV100

0.5~5.7MHz

UART / GPIO / PWM / I2C

MCU：Cortex M3、200MHz

28.12x18.0mm

詳細情報

 特徴

CPUとストレージのパフォーマンス

高性能Cortex-M3プロセッサ、動作周波数200MHz。

埋め込みSRAM 256KB。

物理層の特徴

IEEE 1901.1規格のサブセットを実現します。このサブセットも使用するチップの場合、それらは相互接続と相互運用性を達成することができます。

0.5~3.7MHz、2.5~5.7MHzの2つの周波数帯域をサポートしています。周波数帯域はソフトウェアで設定できます。

OFDM技術を採用する。 BPSK、QPSK変調モードをサポートします。

FECおよびCRC機能、強力な雑音除去および誤り訂正機能をサポートします。

Macの特徴

TDMAとCSMA / CAをサポートし、競合回避メカニズムを提供します。

伝送効率を向上させるためにデータのセグメンテーションと再編成をサポートします。

データ再送メカニズムをサポートします。

さまざまなビジネスサービスの品質要件を満たすために4レベルのQoSをサポートします。

ネットワーキングの機能

自動および高速ネットワーキング、典型的な200スケールの2レベルのネットワークシナリオ、10Sでの高速ネットワーキングを完了し、高速通信をサポートします。

動的ルーティング、マルチパスアドレス指定、およびユニキャスト、マルチキャスト、およびブロードキャストコマンド伝播方法をサポートします。

周辺機器のインタフェース

I2Cインターフェイス、UARTインターフェース、GPIOインターフェイス、PWM出力。

通信インジケータ

物理層のピークレートは0.507MBit / sであり、塗布層の割合は80kbpsである。

内蔵ラインドライバ、送信パワー-51DBM / HZ（ソフトウェアは、送信電力を-45dBm / Hzに設定するソフトウェアをサポート）。

受信感度は0.2MVppより優れており、受信感度は-98dBm（トランスミッション電力-51dbm / Hz、実験室条件下では、30％のパケット受信率がベンチマーク）に達することができる。

ソフトウェア

オープンオペレーティングシステムのLITEOSは、オープン、効率的で安全なシステム開発と動作環境を提供します。柔軟なプロトコルのサポートと拡張機能。

ソフトウェアはホワイトリスト認識をサポートし、ハードウェアはAES128 / 256暗号化および復号化アルゴリズム、RSAシグネチャ検証アルゴリズム、およびハッシュ防止アルゴリズムを実装しています。 EFUSEは内部的に統合されており、これはキーストレージ、セキュアブートをサポートし、Huaweiのセキュリティ要件を満たしています。

消費電力など

静的消費電力≦0.15W（ネットワークはパケットを送信しません）。

動的動作電力≦0.5W。

動作温度範囲：-40℃〜+ 85℃。

貯蔵温度範囲：-40℃~125℃。

パッケージサイズ：28.12 * 18.00 * 5.80mm（高さには2.54mmピッチピンヘッダの高さは含まれません）。

 アプリケーション

LEDドライバー/カーテンモーター

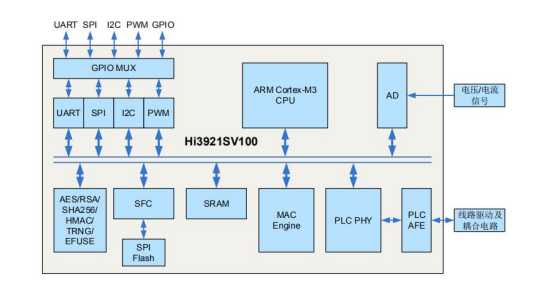

 ブロック図

 パラメーター

 注文情報
