製品名

PSO211  PLC-IoTモジュール  3121N-ISC

PSO211

0.5～5.7MHz

UART/GPIO/PWM/I2C/ADC

MCU: Cortex M3、200MHz

20.0×14.2mm

詳細情報

はじめに

3121N-ISC は、超小型サイズ、コンパクトな構造、シンプルな配線を備えた完全統合型パワーキャリア (PLC) 通信モジュールです。  インテリジェント街路灯、インテリジェント ホーム、インテリジェント パーキング、セントラル エアコンで広く使用でき、電力インターネット オブ シングス端末機器やその他の PLC インスタント通信アプリケーション シナリオでも広く使用できます。

3121N-ISC は、高速/低速マルチモード電力線搬送通信モデムと ARM Cortex-M3 プロセッサを統合した HiSilicon PSO211 チップセットをベースとしています。 PSO211 チップセットは P1901.1 をサポートし、OFDM/FSK 変調をサポートします。

3121N-ISC は、UART、PWM、GPIO、I2C、ADC などの豊富な周辺インターフェイスを提供し、内蔵ライン ドライバーを統合します。 Huawei IoT オープンソース オペレーティング システム LiteOS を搭載し、よりオープンな開発環境とより高速で安全なオペレーティング システムを提供します。

 特長

CPUとストレージのパフォーマンス

高性能 Cortex-M3 プロセッサ、動作周波数 200MHz。

内蔵SRAM 256KB。

物理層の機能

IEEE 1901.1 標準のサブセットを実現します。このサブセットも使用するチップの場合、相互接続と相互運用性を実現できます。

0.5〜3.7MHZと2.5〜5.7MHZの2つの周波数帯域をサポートします。周波数帯域はソフトウェアで設定できます。

OFDMテクノロジーを採用。 BPSK、QPSK 変調モードをサポートします。

FEC および CRC 機能、強力なノイズ除去およびエラー訂正機能をサポートします。

MACの機能

TDMA および CSMA/CA をサポートし、競合回避メカニズムを提供します。

データのセグメント化と再編成をサポートして、伝送効率を向上させます。

データ再送信メカニズムをサポートします。

さまざまなビジネス サービス品質要件を満たすために 4 レベルの QoS をサポートします。

ネットワーキング機能

自動高速ネットワーキング、一般的な 200 規模の 2 レベルのネットワーク シナリオをサポートし、10 秒で高速ネットワーキングを完了し、高速通信をサポートします。

動的ルーティング、マルチパス アドレッシングをサポートします。

周辺機器インターフェース

I2C インターフェイス、UART インターフェイス、GPIO インターフェイス、PWM 出力、ADC 入力。

通信インジケーター

物理層のピークレートは0.507Mbit/s、アプリケーション層のレートは80Kbpsです。

受信感度は0.2mVpp以上です。

消費電力など

静的消費電力 ≤0.15W (ネットワークはパケットを送信しません)。

動的動作電力 ≤0.7W。

動作温度範囲: -40°C ～ +85°C。

保管温度範囲: -40°C ～ 125°C。

パッケージサイズ：長さ×幅×高さ：20.00×14.20×2.10mm。

 アプリケーション

LEDドライバー/パネル

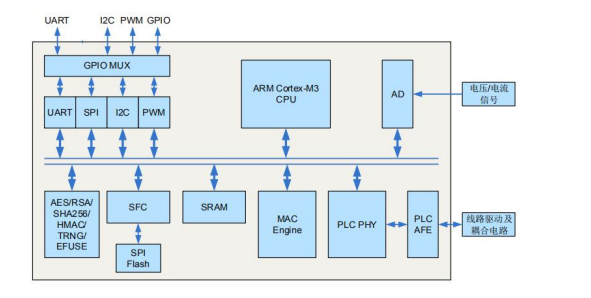

 ブロック図

 パラメータ

 注文情報
