製品名

PS0211  PLC-IoTモジュール  3121N-H

PS0211

0.5～5.7MHz

UART/GPIO/PWM/I2C

MCU: Cortex M3、200MHz

28.12×18.0mm

詳細情報

はじめに

3121N-H は、超小型サイズ、コンパクトな構造、シンプルな配線を備えた完全統合型パワーキャリア (PLC) 通信モジュールです。インテリジェント街路灯、スマートホーム、スマートパーキング、セントラル空調、ユビキタスパワーモノのインターネット端末機器、その他の PLC インスタント通信アプリケーションシナリオで広く使用できます。

3121N-H は、高速/低速マルチモード電力線搬送通信モデムと ARM Cortex-M3 プロセッサを統合した HiSilicon PS0211 チップセットをベースとしています。 PSO211 チップセットは P1901.1 をサポートし、OFDM/FSK 変調をサポートし、トーンマスクと SunSpec 標準をサポートします。

3121N-H は、UART、PWM、GPIO、ADC などの豊富な周辺インターフェイスを提供し、内蔵ライン ドライバーを統合します。 Huawei IoT オープンソース オペレーティング システム LiteOS を搭載し、よりオープンな開発環境とより高速で安全なオペレーティング システムを提供します。

 特長

CPUとストレージのパフォーマンス

高性能 Cortex-M3 プロセッサ、動作周波数 200MHz。

内蔵SRAM 256KB。

物理層の機能

IEEE 1901.1 標準のサブセットを実現します。このサブセットも使用するチップの場合、相互接続と相互運用性を実現できます。

0.5〜3.7MHZと2.5〜5.7MHZの2つの周波数帯域をサポートします。

周波数帯域はソフトウェアで設定できます。

OFDMテクノロジーを採用。 BPSK、QPSK 変調モードをサポートします。

FEC および CRC 機能、強力なノイズ除去およびエラー訂正機能をサポートします。

MACの機能

TDMA および CSMA/CA をサポートし、競合回避メカニズムを提供します。

データのセグメント化と再編成をサポートして、伝送効率を向上させます。

データ再送信メカニズムをサポートします。

さまざまなビジネス サービス品質要件を満たすために 4 レベルの QoS をサポートします。

ネットワーキング機能

自動高速ネットワーキング、一般的な 200 規模の 2 レベルのネットワーク シナリオをサポートし、10 秒で高速ネットワーキングを完了し、高速通信をサポートします。

動的ルーティング、マルチパス アドレッシングをサポートし、ユニキャスト、マルチキャスト、ブロードキャスト コマンド伝播方法をサポートします。

周辺機器インターフェース

I2Cインターフェース、UARTインターフェース、GPIOインターフェース、PWM出力。

通信インジケーター

物理層のピークレートは0.507Mbit/s、アプリケーション層のレートは80Kbpsです。

内蔵ラインドライバー、送信電力 -51dBm/Hz (ソフトウェアは送信電力 -45dBm/Hz の設定をサポート)。

受信感度は0.2mVppより優れており、受信感度は-98dbm（送信電力-51dBm/Hz、実験室条件下では30％のパケット受信成功率がベンチマーク）に達します。

ソフトウェア

オープン オペレーティング システム LiteOS は、オープンで効率的かつ安全なシステム開発およびオペレーティング環境を提供します。柔軟なプロトコルのサポートと拡張機能。

ソフトウェアはホワイトリスト認識をサポートし、ハードウェアは AES128/256 暗号化および復号化アルゴリズム、RSA 署名検証アルゴリズム、および HASH 改ざん防止アルゴリズムを実装します。 EFUSE は内部に統合されており、キーストレージ、セキュアブートをサポートし、Huawei のセキュリティ要件を満たしています。

消費電力など

静的消費電力 ≤0.15W (ネットワークはパケットを送信しません)。

動的動作電力 ≤0.5W。

動作温度範囲: -40°C ～ +85°C。

保管温度範囲: -40°C ～ 125°C。

パッケージサイズ：28.12×18.00×5.80mm（高さには2.54mmピッチピンヘッダーの高さは含まれません）。

 アプリケーション

LEDドライバー/カーテンモーター

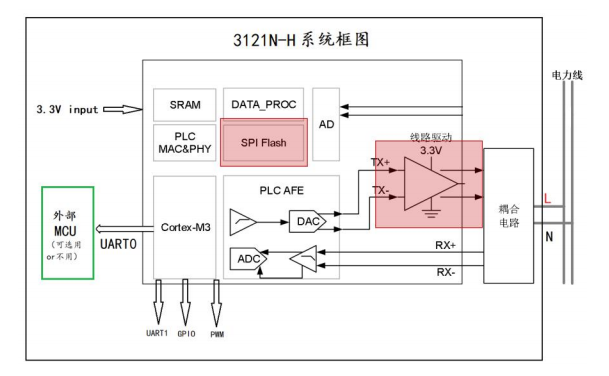

 ブロック図

 パラメータ

 注文情報
