製品名

6233A-SRB Wi-Fi モジュール RTL8733BS

RTL8733BS

802.11b/g/n/a+BT5.2

5G Wi-Fi

SDIOV1.1/2.0/Uart

1T1R

12.0×12.0mm

詳細情報

はじめに

6233A-SRBは、LGAモジュールを備えた小型かつ薄型のWi-Fi + BTコンボモジュールで、基板サイズは12*12mmです。 SMTプロセスで簡単に製造でき、タブレットPC、モバイルデバイス、消費者製品に非常に適しています。ホストプロセッサと接続するためのWi-Fi用のSDIO 2.0インターフェイスとBT5.2用の高速UARTインターフェイスを提供します。また、BT コントローラー経由で外部オーディオ コーデックに直接リンクするオーディオ データ送信用の PCM インターフェイスも備えています。 802.11n テクノロジーを使用することで、理論上最大 150Mbps の Wi-Fi スループットを実現します。

 特長

一般

2.4G&5GHzの周波数帯域で動作します。

IEEE 標準サポート: IEEE 802.11a、IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11d、IEEE 802.11e、IEEE 802.11h、IEEE 802.11i。

WPA/WPA2/WPA3を適用できるエンタープライズレベルのセキュリティ。

Wi-Fi 1T1R では、最大 150 Mbps の PHY レートをサポートするデータ レートが可能です。

ホストインターフェース

Wi-FiにはSDIO2.0、BT5.2にはUART。

BT コントローラー経由でオーディオ データを送信するための PCM インターフェイス。

Bluetoothの機能

Bluetooth v2.1+EDR v5.2システムに対応。

BLE4.0、BT5.2デュアルモードをサポートします。

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

 ブロック図

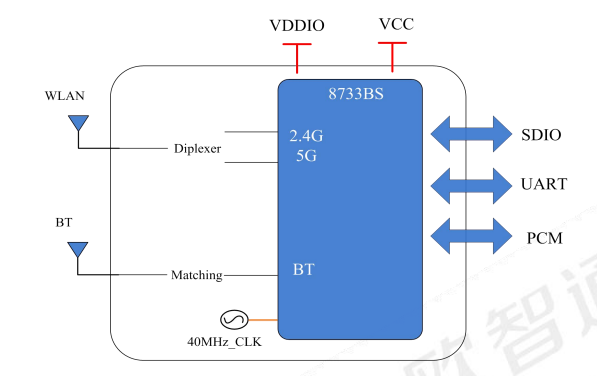

デュアルアンテナタイプ:

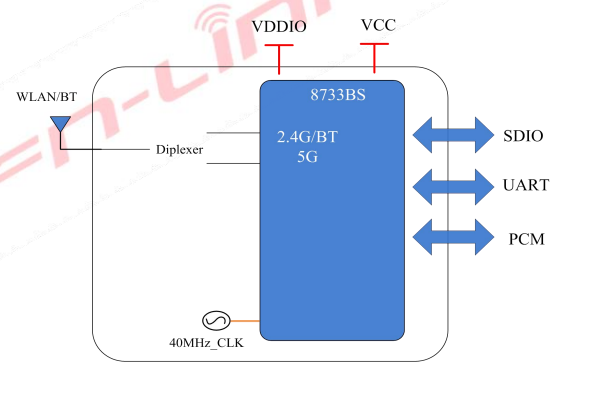

シングルアンテナタイプ:
