製品名

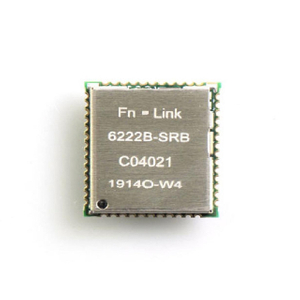

RTL8822CS Wi-Fiモジュール  6222B-SRC

RTL8822CS

5G Wi-Fi

SDIO3.0/Uart

2T2R+BT ANT

BT5.0/4.2

13.0×15.0mm

詳細情報

はじめに

Fn-Link Technology は、すべての Wi-Fi 機能を備えた低コストかつ低消費電力のモジュールを発表したいと考えています。これは、高度に統合された IEEE 802.11 a/b/g/n/ac MAC/ベースバンド/RF WLAN シングル チップです。無線LAN運用用。統合モジュールは、Wi-Fi 用の SDIO インターフェイスを提供します。このモジュールはシンプルな機能を提供します  レガシーと 20MHz/40MHz/80MHz の共存メカニズムにより、後方およびネットワークを確保  互換性。

ワイヤレスモジュールはIEEE 802.11 a/b/g/n/ac 2x2 MIMO規格に準拠しており、速度は802.11nのデュアルストリームで最大867Mbpsを達成できます。統合モジュールは、Wi-Fi 用の SDIO インターフェイス、Bluetooth 用の UART / PCM インターフェイスを提供します。

このコンボ モジュールは、Wi-Fi と Bluetooth V5.0 /4.2 テクノロジーを組み合わせたトータル ソリューションです。このモジュールは、すべてのポータブル デバイス向けに特別に開発されました。

 特長

一般

5 GHZ 802.11ac または 2.4G/5G 802.11n WLAN アプリケーション向けの高度に統合されたワイヤレス ローカル エリア ネットワーク (WLAN) システム オン チップ (SOC)。

最大 867 Mbps のデータ レートのデュアル ストリーム空間多重化。

2.4GHzでは20/40MHzをサポートし、5GHzでは20/40/80MHzをサポートします。

外部 PA を必要とせずに、クラス 1 およびクラス 2 の電力レベル送信用の Bluetooth をサポートします。

ホストインターフェース

WLAN 用の低電力 SDIO3.0 インターフェイスと Bluetooth 用の UART/PCM インターフェイスをサポートします。

Bluetoothの機能

Bluetooth V5.0/4.2システムをサポートします。

WLANとBluetoothの共存をサポートします。

RTL8822CS-VBS は BT プライバシー 1.2 をサポートします。

BTホストデジタルインターフェース:

-- HCI UART (最大 4 Mbps)

-- 音声データの PCM

モジュールには複数のアプリケーションがあります:

-- 3アンテナタイプ/BT5.0またはBT4.2バージョン

-- 2アンテナタイプ/BT5.0またはBT4.2バージョン

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

 ブロック図

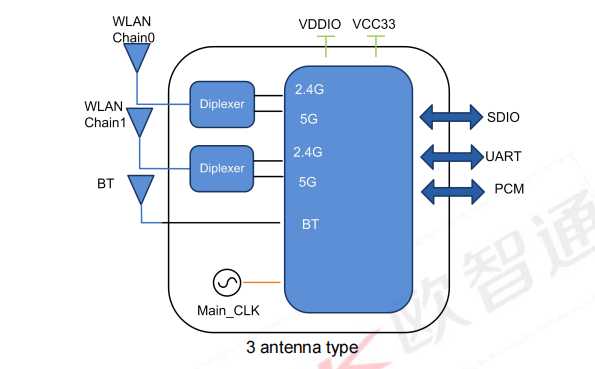

3 アンテナの種類:

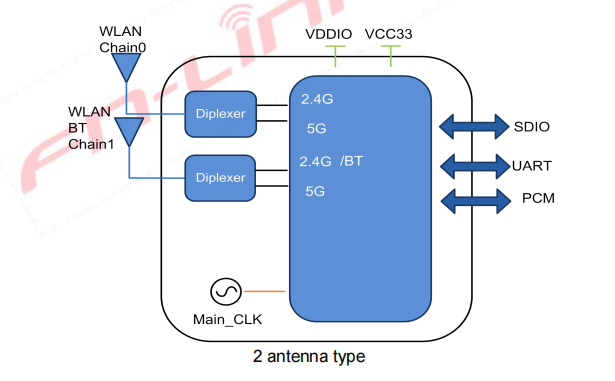

2 アンテナの種類:

 パラメータ
