商品名
QCA1023-0 / QCA9377-3 Wi-Fiモジュール8223a-SR
QCA1023-0 / QCA9377-3
5G Wi-Fi
SDIO3.0 / UART.
1T1R.
BT5.0 / BLE5.0
12.0 x 12.0 mm
詳細情報
特徴
5 GHz 802.11acのための高集積無線ローカルエリアネットワーク（WLAN）システムオンチップ（SOC）、または2.4g / 5G 802.11nのWLANアプリケーション。
2.4GHzで20 / 40MHzをサポートし、5GHzで20/40 / 80MHzをサポート
WLANおよびUART / PCMインタフェースのための低電力SDIO3.0インターフェースをサポート
ブルートゥース。
Bluetooth V5.0、BLE、BLUETOOTH 1.2、2.x +のデータレートを強化するBluetooth V5.0をサポートします。
WLAN-Bluetoothの共存をサポートします。
クラス1とクラス2の電力レベルの送信のためのBluetoothをサポートしていない
外部PAを必要とする。
BTホストデジタルインタフェース：
- HCI UART（最大4 Mbps）
- オーディオデータ用のPCM
アプリケーション
OTT / IPTV / DVB /セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC / NVR、産業用制御装置、自動車レコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR / AR、ワイヤレスストレージ、プリンタ、POSマシン、電子スケール、車両前部/後端、ドローン、ロボット、HDMIトランスミッタ、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリートライト、インテリジェント家電製品/家電機器、スマートシティ、その他の消費者電子製品

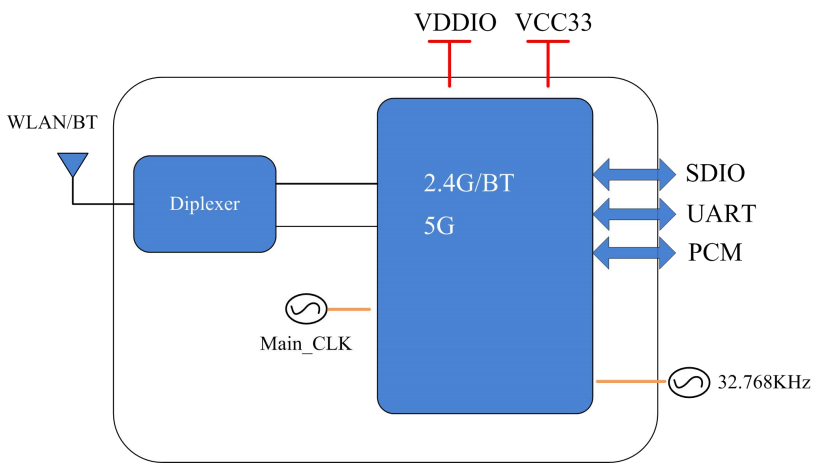

ブロック図
パラメーター
モデル番号 | 8223A-SR. | メインチップセット | QCA1023-0 / QCA9377-3 |
インターフェース | SDIO3.0 | WiFi規格 | IEEE 802.11A / B / G / N / AC + BLE5.0 |
データレート | 433Mbps | 認証 | Rohs、Reach. |
RFアンテナ | 外部アンテナ | OSがサポートされています | Linux / Android |
動作周波数 | 2.4G：2.400GHz~2.497GHz（2.4G ISMバンド） 5.8g：4.900GHz~5.845GHz（5.0g ISMバンド） | 動作電圧 | 3.3V |
寸法 | L12.0 * W12.0 * T1.7 mm | RFチェーン | 1T1R. |
動作温度 | -40℃から85℃ | 保管温度 | -40°C~125°C |
注文情報
部品番号 | 説明 |
FG1023SM13-W2 | QCA1023-0 / QCA9377-3、 A / B / G / N / AC Wi-Fi + BLE5.0、 1T1R、12x12mm SDIO + UART、V1.0 |
