6221A-SRCWi-Fiモジュール

商品名

RTL8821CS Wi-Fiモジュール6221a-SRC

RTL8821CS

5G Wi-Fi

SDIO3.0 / UART.

1T1R.

BT4.2 / BLE4.2

12.0 x 12.0 mm

---

詳細情報

 特徴

5 GHz 802.11acのための高集積無線ローカルエリアネットワーク（WLAN）システムオンチップ（SOC）、または2.4g / 5G 802.11nのWLANアプリケーション。

2.4GHzで20 / 40MHzをサポートし、5GHzで20/40 / 80MHzをサポートします。

WLANおよびUART / PCMインタフェースのための低電力SDIO3.0インターフェースをサポート

ブルートゥース。

Bluetooth V4.2 + HS、BLEをサポートし、Bluetooth 1.2、2.x +のデータレートと互換性があります。

WLAN-Bluetoothの共存をサポートします。

クラス1とクラス2の電力レベルの送信のためのBluetoothをサポートしていない

外部PAを必要とする。

BTホストデジタルインタフェース：

- HCI UART（最大4 Mbps）

- オーディオデータ用のPCM

 アプリケーション

OTT / IPTV / DVB /セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC / NVR、産業用制御装置、自動車レコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR / AR、ワイヤレスストレージ、プリンタ、POSマシン、電子スケール、車両前部/後端、ドローン、ロボット、HDMIトランスミッタ、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリートライト、インテリジェント家電製品/家電機器、スマートシティ、その他の消費者電子製品

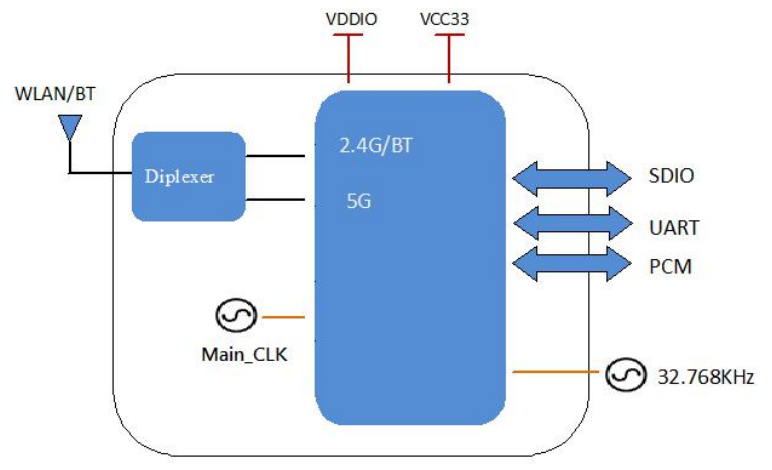

 ブロック図

 パラメーター

モデル番号	6221a-SRC	メインチップセット	RTL8821CS
インターフェース	SDIO3.0	WiFi規格	IEEE 802.11A / B / G / N / AC + BLE4.2
データレート	433Mbps	認証	Rohs、Reach.
RFアンテナ	外部アンテナ	OSがサポートされています	Linux / Android / Windows
動作周波数	2.4g：2.400GHz～2.497GHz（2.4G ISMバンド） 5.8g：4.900GHz～5.845GHz（5.0g ISMバンド）	動作電圧	3.3V
寸法	L12 * W12 * T2.0 mm	RFチェーン	1T1R.
動作温度	0°C~70℃	保管温度	-40℃から85℃

 注文情報

部品番号	説明
FG6221ASRC-00.	RTL8821CS、A / B / G / N / AC、 Wi-Fi + BLE4.2,1T1R、12X12MM、SDIO + UART、PCB v1.0
