商品名

HI3861V100 IoTモジュール3161H-I

hi3861v100

2.4g Wi-Fi

sdio、spi、i2c、uart、i2s、pwm、adc、gpio

1T1R

18.0x20.0mm

詳細情報

導入

*3161H-Iは、低電力802.11b/g/NワイヤレスLAN（WLAN）通信コントローラーを備えた高度に統合されたIoTモジュールのシリーズです。高性能32ビットMCU、WLAN（802.11 b/g/n）MAC、1T1R対応WLANベースバンド、RFを組み合わせています。また、さまざまなアプリケーションと制御使用量のためのデジタル周辺機器として構成された構成可能なGPIOの束を提供します。

3161H-I完全なWi-Fiプロトコル関数の内部メモリを統合します。埋め込まれたメモリ構成は、単純なアプリケーション開発も提供します。

3161H-Iは、スマートホームアプライアンス、スマートドアロック、ボタンなど、モノのインターネットの低電力インテリジェント製品の分野に適しています。

*注：3161H-Iおよび3161H-ILを含むシリーズには、どちらにもPCBバージョンと外部アンテナバージョンに搭載されています。

 特徴

一般的な機能

802.11b/g/n互換性のあるWLAN。

72.2Mbps 20MHz帯域幅を使用してPHYレートを送信および受信します。

802.11n仕様と互換性があります。

MacサポートIEEE802.11 D/E/H/I/K/V/W。

STAとAPをサポートし、SAPとして使用する場合、6つのクライアントをサポートします。

802.11b/g/n互換性のあるWLAN。

802.11E QOS強化（WMM）。

サポートWFA WPA/WPA2、WPS2.0。

802.11n ofdm

標準の20MHz帯域幅と5m/10mの狭い帯域をサポートします。

DBPSKおよびDQPSKを備えたDSSS、長期および短い前文を使用したCCK変調。

32ビットMCU、最大160MHz。

SRAM 352kb。

ROM 2888kb。

フラッシュ2MB。

ビルドイン32.768kHz RTC（3161H-ILのみ）。

ホストインターフェイス

SDIO 2.0 1x

SPI 1X

I2c 1x

UART 3X

I2S 1X

PWM 6x

ADC 7X

GPIO 13X

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告マシン、インテリジェントTV、IPC/NVR、産業制御機器、自動車レコーダー、インテリジェントドアベル、インテリジェントプロジェクター、仮想現実、VR/AR、ワイヤレスストレージ、POS POSマシン、電子スケール、車両のフロント/リアエンド、ドローン、ロボット、HDMI送信機、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントな街灯、インテリジェントホームアプライアンス/ホームアプライアンスインストゥルメント（水、電気、ガス）、スマートシティ、その他の消費者電子製品。

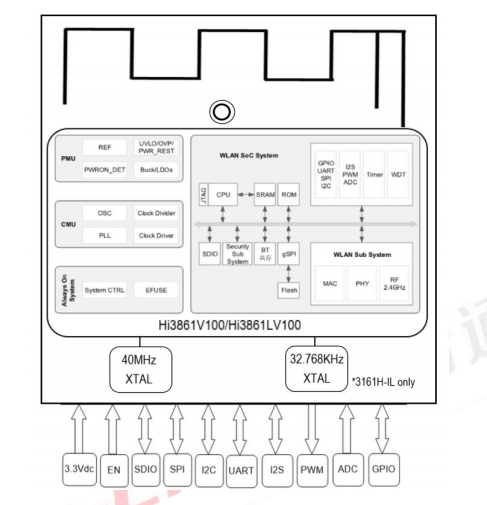

 ブロック図

 パラメーター

 注文情報
