製品名

RTL8852BS-CG Wi-Fi 6 モジュール  6252B-SRB

RTL8852BS-CG

802.11a/b/g/n/ac/ax

SDIO/UART

2T2R

BT5.2/BLE5.2

13.0×15.0mm

詳細情報

はじめに

Fn-Link Technology は、すべての Wi-Fi 機能を備えた低コストかつ低消費電力のモジュールを発表したいと考えています。これは、高度に統合された IEEE 802.11 a/b/g/n/ac/ax MAC/ベースバンド/RF WLAN シングル チップです。無線 LAN 操作用です。統合モジュールは、Wi-Fi 用の SDIO インターフェイスを提供します。このモジュールは、下位互換性とネットワーク互換性を確保するために、シンプルなレガシーと 20MHz/40MHz/80MHz の共存メカニズムを提供します。

ワイヤレスモジュールはIEEE 802.11 a/b/g/n/ac/ax 2x2 MIMO規格に準拠しており、速度は802.11axのデュアルストリームで最大1201Mbpsを達成できます。

統合モジュールは、Wi-Fi 用の SDIO インターフェイス、Bluetooth 用の UART / PCM インターフェイスを提供します。

このコンボ モジュールは、Wi-Fi と Bluetooth V5.2 テクノロジーを組み合わせたトータル ソリューションです。

このモジュールは、すべてのポータブル デバイス向けに特別に開発されました。

 特長

一般

802.11a/b/g/n/ac/ax WLAN アプリケーション向けの高度に統合されたワイヤレス ローカル エリア ネットワーク (WLAN) システムオンチップ (SOC)。

デュアルバンド単一同時 (2.4G/5G) をサポートします。

PHYの機能

最大 1201 Mbps のデータレートのデュアルストリーム空間多重化。

2.4GHzでは20/40MHzをサポートし、5GHzでは20/40/80MHzをサポートします。

送信ビームフォーミングをサポートします。

ホストインターフェース

WLAN用の低電力SDIO3.0(SDIO 1.1/2.0準拠)インターフェースをサポート

Bluetooth 用の UART/PCM インターフェイス。

Bluetoothの機能

Bluetoothシステムに対応（BT5.2ロゴ準拠）。

WLAN/Bluetoothの共存をサポートします。

Bluetooth v2.1+EDRに対応。

デュアルモードのサポート: LE と BR/EDR の同時。

BTホストデジタルインターフェース:

- HCI UART

- オーディオデータ用のPCM

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

 ブロック図

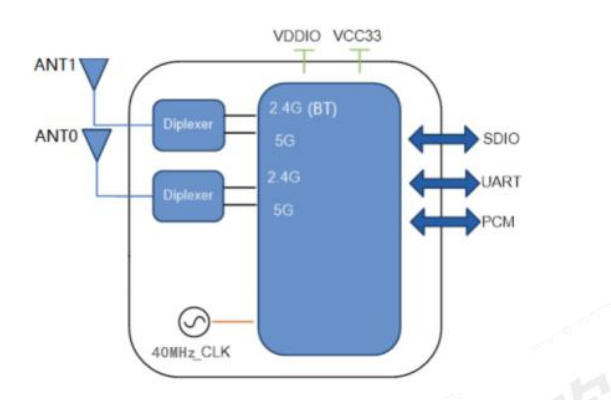

2 アンテナ バージョン:

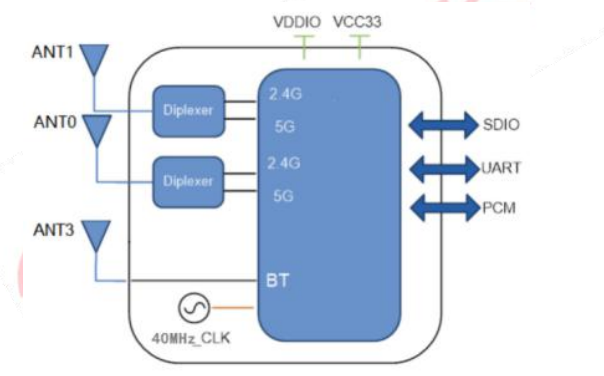

3 アンテナ バージョン:

 パラメータ

 注文情報
