商品名
RTL8723DS Wi-Fiモジュール6223n-SRD
RTL8723DS
2.4g Wi-Fi
SDIO2.0 / UART.
1T1R.
BT4.2
21.0x23.0mm
詳細情報
特徴
ISM周波数帯（2.4GHz）で動作します。
802.11b / g / n互換WLAN用の単一チップ内のCMOS MAC、ベースバンドPHY、およびRF。
Wi-Fi 1トランスミッタと1受信機は最大150 Mbpsをサポートするデータレートを許可します
下流と150 Mbpsの上流のPHYレート。
Bluetooth用のWi-FiおよびUART用のSDIO。
2Mbpsと3Mbpsの両方の変調モードを含めて、Bluetooth 2.1 + EDR仕様に完全修飾されています。
Bluetooth 3.0に完全に修飾されています。
Bluetooth 4.2デュアルモードに完全修飾。
PiconetとScatternetサポートによるFull_Speed Bluetooth操作。
アプリケーション
OTT / IPTV / DVB /セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC / NVR、産業用制御装置、自動車レコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR / AR、ワイヤレスストレージ、プリンタ、POSマシン、電子スケール、車両前部/後端、ドローン、ロボット、HDMIトランスミッタ、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリートライト、インテリジェント家電製品/家電機器、スマートシティ、その他の消費者電子製品。

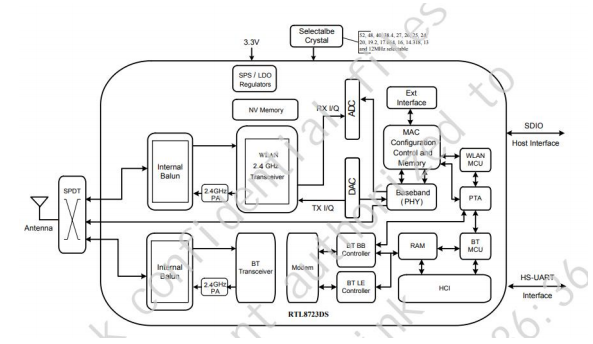

ブロック図
パラメーター
モデル番号 | 6223n-SRD | メインチップセット | RTL8723DS |
インターフェース | SDIO. | WiFi規格 | IEEE802.11b / g / n |
データレート | 150mbps | 認証 | Rohs、Reach. |
RFアンテナ | 外部アンテナ | OSがサポートされています | Android / Linux / Windows |
動作周波数 | 2.4G：2.400~2.4835GHz | 動作電圧 | 3.3V |
寸法 | L23.0 * W21.0 * T4.8mm | RFチェーン | 1T1R. |
動作温度 | 0°C~70℃ | 保管温度 | -40°C~125°C |
注文情報
部品番号 | 説明 |
FG6223NSRD-00. | RTL8723DS、B / G / N、WIFI1T1R、21 * 23.21mm、SDIO + UART、 金属アンテナ。 |
