製品名

6221BB-UUC Wi-Fi モジュール  RTL8821CU-VB-CG

RTL8821CU-VB-CG

詳細情報

はじめに

6221BB-UUC は、すべての Wi-Fi 機能を備えた低コスト、低消費電力のモジュールです。これは、高度に統合された IEEE 802.11a/b/g/n/ac MAC/ベースバンド/RF WLAN および Bluetooth ベースバンド/RF シングル チップである Realtek RTL8821CU チップセットをベースとしています。無線 LAN (WLAN) 操作の場合、このモジュールは USB2.0 ネットワーク インターフェイス コントローラーを備えた 1 ストリーム 802.11ac ソリューションをサポートします。 Bluetooth操作については、Bluetooth 5.0をサポートします。

6221BB-UUC は IEEE 802.11a/b/g/n/ac 規格に準拠しており、802.11ac のシングル ストリームで最大 433.3Mbps の速度を達成して WLAN に接続できます。

このコンパクトなモジュールは、Wi-Fi と BT テクノロジーを組み合わせたトータル ソリューションです。

 特長

一般的な機能

5G 802.11ac または 2.4G/5G 802.11n WLAN アプリケーション用の高度に統合されたモジュール

802.11a/b/g デバイスとの下位互換性

IEEE 802.11e QoS Enhancement および 802.11i (WPA、WPA2) をサポート

IEEE 802.11h DFSをサポート

Wi-Fi Direct はワイヤレス ピアツーピア アプリケーションをサポートします

単一外部電源 3.3V のみ

PHYの機能

最大 PHY データ レートは、20MHz 帯域幅を使用した場合は最大 86.7MHz、40Mhz 帯域幅を使用した場合は 200Mbps、80Mhz 帯域幅を使用した場合は 433.3Mbps

ホストインターフェース

BT と WLAN の両方に対応する USB マルチファンクション

Bluetoothの機能

Bluetooth 4.2をサポートし、Bluetooth 2.1 + EDRとの下位互換性があります。

Bluetooth 4.0 デュアル モードのサポート: LE および BR/EDR の同時サポート

Bluetooth Low Energyをサポート

Bluetooth 用の統合された内部クラス 1、クラス 2、およびクラス 3 PA

Bluetooth5.0高デューティサイクルをサポート接続不可の広告

 アプリケーション

OTT/IPTV/DVB/セットトップボックス、タブレットPC、広告機、インテリジェントTV、IPC/NVR、産業用制御機器、カーレコーダー、インテリジェントドアベル、インテリジェントプロジェクター、バーチャルリアリティ、VR/AR、ワイヤレスストレージ、プリンター、POSマシン、電子スケール、車両フロント/リアエンド、ドローン、ロボット、HDMIトランスミッター、スマートゲートウェイ、教育、おもちゃ、照明ランプ、インテリジェントストリート光、インテリジェント家電/家電計装（水道、電気、ガス）、スマートシティおよびその他の家庭用電化製品。

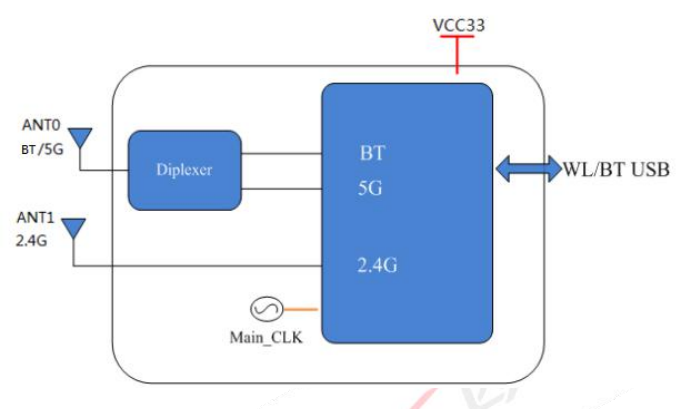

 ブロック図

 パラメータ

 注文情報
